OpenArms-環境準備のイメージ

環境を準備する。

まずは、openarmsのネットワークを作成する。vpnサーバをルータ化してopenarmsの出入口にする。

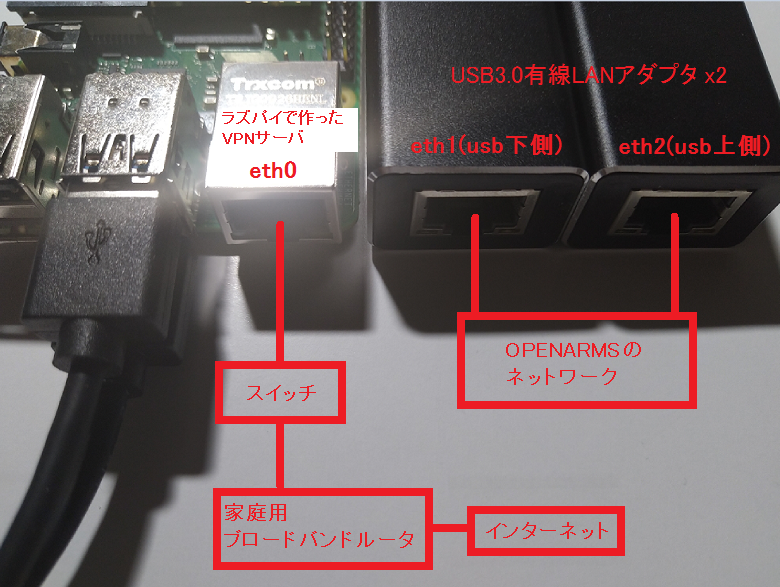

こんな感じ

説明:

eth0: インターネットに接続される(openarmsの出入口)(192.168.xxx.xxx/24 xxxは環境によって変わる 対向はswをかませて家庭用ルータね)

eth1:openarmsの管理用ネットワーク(10.0.0.0/16)

eth2:openarmsのプロバイダネットワーク (172.16.0.0/16)

サーバ設定:

vpnサーバにteratermでログインして管理者ユーザにスイッチする。

ネットワークの設定をするので下記コマンドを実行

vi /etc/netplan/51-cloud-init.yaml

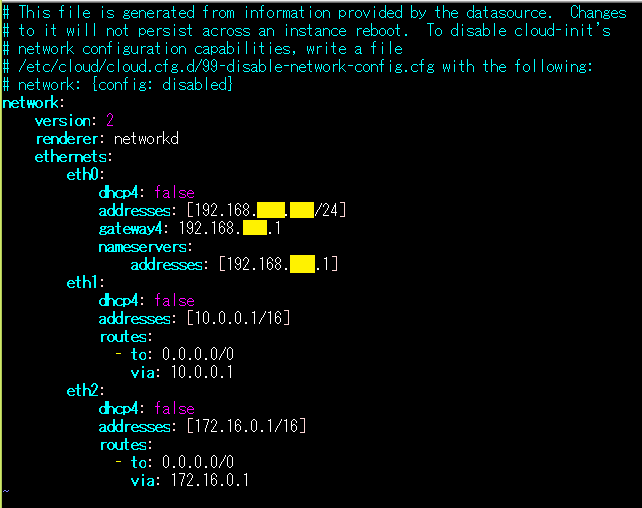

下記画像を参考にネットワーク設定をする。各環境に合うように黄色部分を埋める。

viで編集が終わったらネットワーク設定を反映させる

sudo netplan apply

ipv4 フォワーディングを有効にするため、カーネルの設定ファイルを編集する。

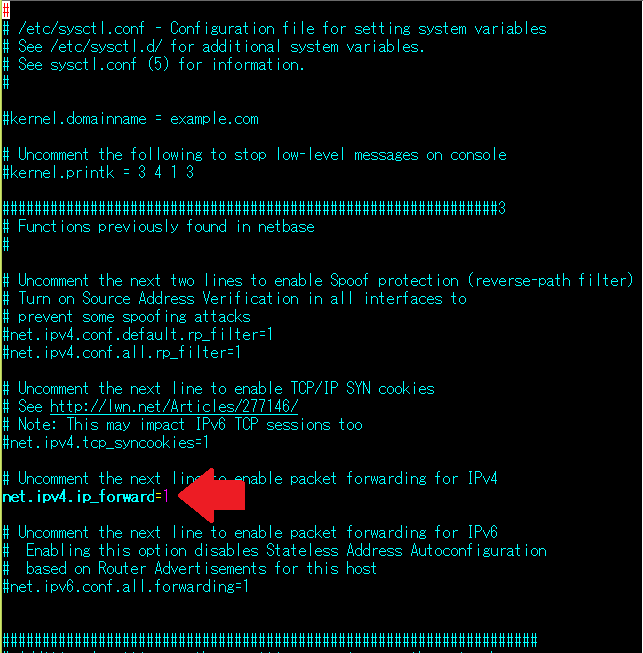

vi /etc/sysctl.conf

net.ipv4.ip_forward=1にする。ファイルを保存してviから抜ける。

設定を有効化する。

sudo sysctl -p

iptablesでipマスカレード設定をする。

iptables-persistent パッケージをインストールする

sudo apt install iptables-persistent

ルールの設定をする。

iptables -t nat -A POSTROUTING -s 10.0.0.0/16 -j MASQUERADE
iptables -t nat -A POSTROUTING -s 172.16.0.0/16 -j MASQUERADE

設定の保存と再読み込み。

sudo /etc/init.d/netfilter-persistent save
sudo /etc/init.d/netfilter-persistent reload

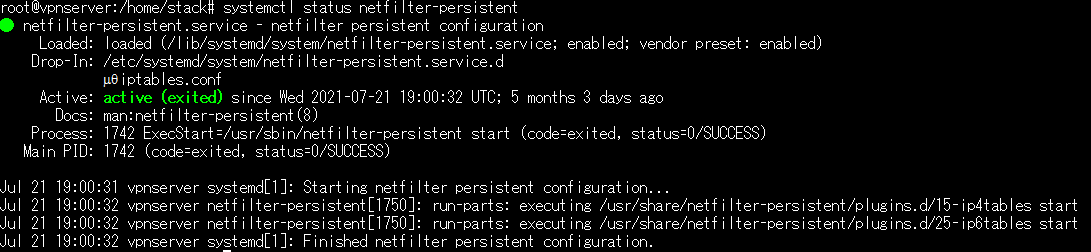

iptables-persistent サービスの状態確認

sudo systemctl status netfilter-persistent

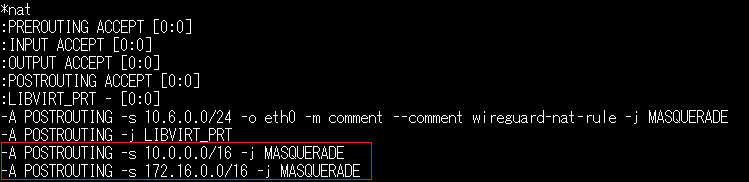

ルールの確認

cat /etc/iptables/rules.v4

*natの部分を確認する

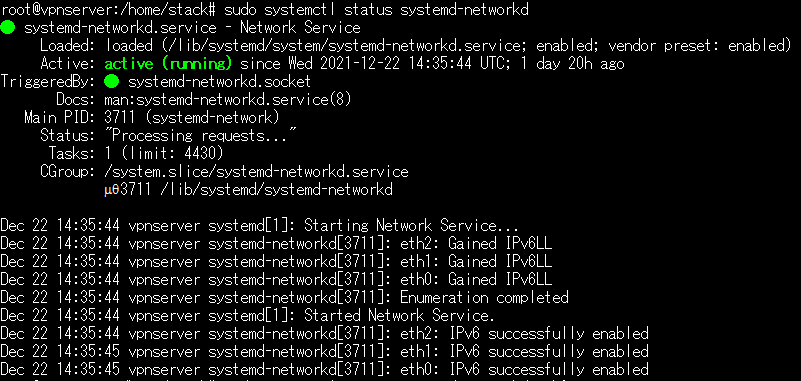

ネットワークを管理しているsystemd-networkdサービスの状態確認

sudo systemctl status systemd-networkd

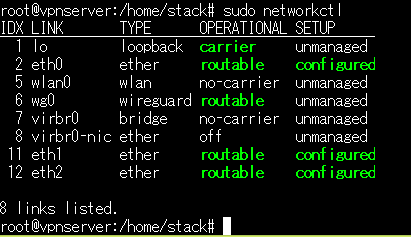

ネットワークデバイスの状態を確認する。

sudo networkctl

以上でサーバの設定完了です。

自端末から疎通確認

自端末はwindowsの想定

静的ルーティングを設定するのでコマンドプロンプトを立ち上げる。

route -p add 10.0.0.0 mask 255.255.0.0 192.168.xxx.xxx metric 1
route -p add 172.16.0.0 mask 255.255.0.0 192.168.xxx.xxx metric 1

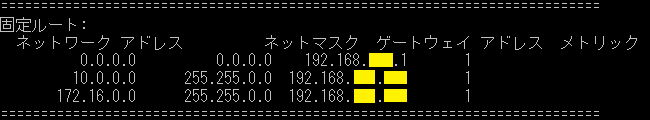

静的ルーティングの確認

route print

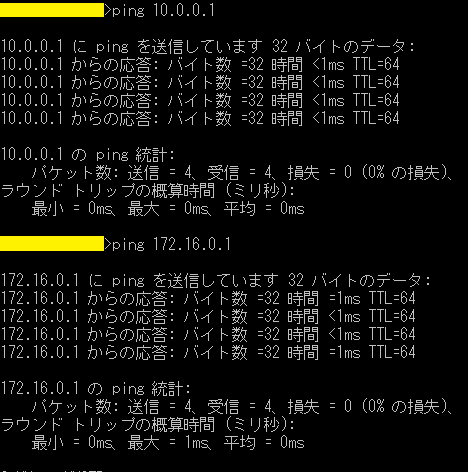

疎通できるか確認する。

ping 10.0.0.1
ping 172.16.0.1

以上
