Claude CodeにArchifyを入れて小さなAWS構成図を作ってみた

Claude Code向けArchifyを実際に動かしてみる

前回は、Claude Codeで使える図生成Skillの Archify を調べました。そのときはインストールせず、次は小さな図を一つ作るところで終えています。

今回は、その続きを実際に進めました。API Gateway、Lambda、DynamoDBだけの仮想構成を描き、検証と画面確認まで行います。

今回描く構成

最初から実際のリポジトリを読ませるのは避けました。コードの読み取りと図の見た目を同時に確認すると、問題の切り分けが難しくなるためです。

図にする経路は次の一つだけです。

利用者
  ↓ HTTPS
API Gateway
  ↓ 同期呼び出し
AWS Lambda
  ↓ PutItem
Amazon DynamoDB

利用者からAPI Gatewayまでは HTTPS です。API GatewayはLambdaを同期で呼び出します。LambdaからDynamoDBへは PutItem でデータを保存する想定にしました。

認証方式、VPC、エラー経路は入れていません。指定していない構成を補わない点も確認したかったためです。

Claude Code向けにArchifyを入れる

前回の記事に書いたコマンドを、プロジェクトのルートで実行しました。

npx -y skills add tt-a1i/archify \
  --skill archify \
  --agent claude-code \
  --copy \
  --yes

インストール先は次の場所です。

.claude/skills/archify/

ここで想定と違ったことがありました。

前回調べた時点では v2.16.0 を見ていましたが、今回取得されたのは 2.17.0-dev.1 でした。

上のコマンドはバージョンを固定していません。2026年9月7日時点の Archify README でも、v2.17.0-dev.1 は開発版と記載されています。

まず doctor を実行します。

node .claude/skills/archify/bin/archify.mjs doctor

私の環境では、Node.js、各図のrenderer、schema validator、表示確認用のruntimeがすべて ok になりました。

図の元になるJSONを作る

Archifyは、構成を直接HTMLへ書きません。最初に、構成要素と接続関係をJSONで定義します。

今回は architecture を選びました。構成要素は4個、接続は3本です。品質設定は showcase にしています。

{
  "schema_version": 1,
  "diagram_type": "architecture",
  "meta": {
    "title": "小さなサーバーレスAPI構成",
    "quality_profile": "showcase"
  },
  "connections": [
    {
      "from": "client",
      "to": "apiGateway",
      "label": "HTTPS"
    },
    {
      "from": "apiGateway",
      "to": "lambda",
      "label": "同期呼び出し"
    },
    {
      "from": "lambda",
      "to": "dynamoDb",
      "label": "PutItem"
    }
  ]
}

実際のJSONには、各要素の種類、配置、AWS Cloudの境界も記載しています。

全文は articles/diagrams/20260907-archify-small-aws.architecture.json に残しました。

検証してHTMLへ変換する

JSONを作ったら、先に検証します。

node .claude/skills/archify/bin/archify.mjs validate \
  architecture \
  articles/diagrams/20260907-archify-small-aws.architecture.json \
  --quality showcase \
  --json

最初の検証で9項目すべて通りました。線の交差、ラベルと線の重なり、短すぎる線分は0件でした。エラーと警告もありません。

次に deliver でHTMLへ変換します。

node .claude/skills/archify/bin/archify.mjs deliver \
  architecture \
  articles/diagrams/20260907-archify-small-aws.architecture.json \
  articles/diagrams/20260907-archify-small-aws.html \
  --quality showcase \
  --json

生成されたHTMLは約703KBでした。JavaScriptやSVGを含む単一ファイルなので、そのままブラウザで開けます。

生成された図

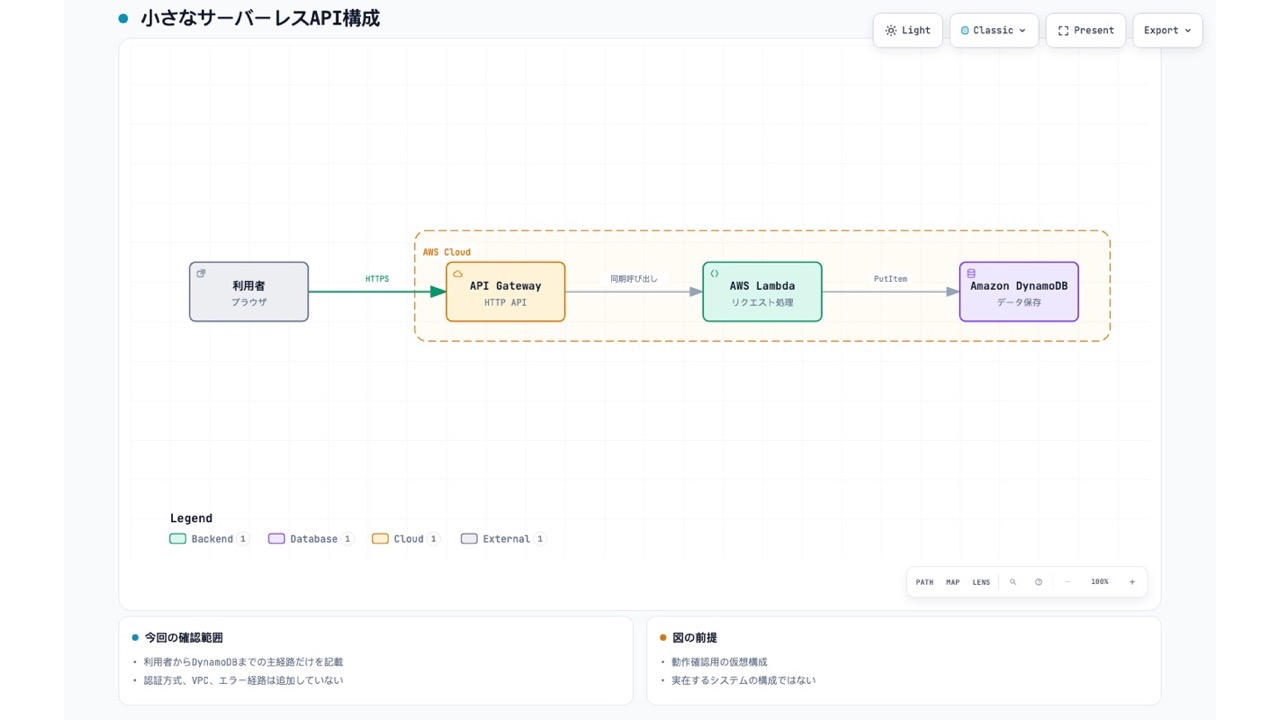

実際に生成された図がこちらです。

利用者からDynamoDBまで、意図した順番で並びました。API GatewayからDynamoDBまでが AWS Cloud の境界に入り、利用者は外側にあります。

今回の範囲にない認証やVPCも増えていません。

小さな構成ですが、入力と図を見比べやすいので、最初の確認としてはちょうどよいと感じました。

Chromeの表示確認で一度止まった

HTML生成後は、Archifyの visual-check も実行しました。

node .claude/skills/archify/bin/archify.mjs visual-check \
  articles/diagrams/20260907-archify-small-aws.html \
  --json

ここで一度詰まりました。

最初はChromeが SIGABRT で終了し、画面確認が失敗しました。

原因は図ではなく、実行環境からChromeを起動する権限でした。GUIを起動できる状態で同じコマンドを再実行すると通りました。

確認された画面サイズは、次の4種類です。

• 1440×900
• 1600×1000
• 1920×1080
• 2048×1320

横方向と縦方向のはみ出しは、すべてありませんでした。明るいテーマと暗いテーマのスクリーンショットも確認しました。

最初の表示は下側の余白が大きく見えました。

構成要素を増やすのではなく、viewBox と縦位置だけを一度調整しています。情報を足して空白を埋めなかったのは、仮想構成の前提を変えたくなかったためです。

日本語の図でも操作部分は英語だった

前回の記事で気になっていた言語表示も確認できました。

タイトル、構成要素、補足カードには日本語を使えます。

一方で、Legend、Light、Present、Export など、Viewerが持つ操作部分は英語でした。

日本語を指定すれば画面全体が日本語になるわけではありません。

小さく始めたことで確認しやすかった

今回は、構成要素を4個に絞りました。そのため、入力した接続関係と生成結果を一本ずつ確認できました。

showcase の検証が通ったことは、線やラベルの配置に問題がないことを示しています。

一方で、構成自体が正しいことを証明するものではありません。

今回は私が決めた仮想構成なので、その違いも分かりやすく確認できました。
